Laser Mirrors

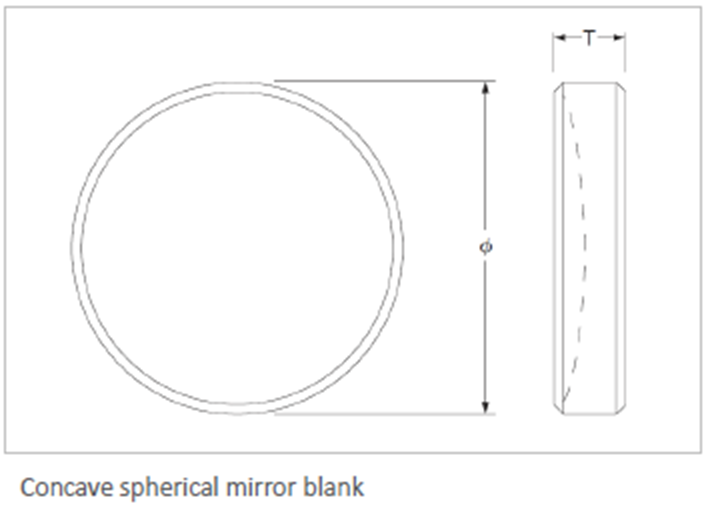

CONCAVE SPHERICAL MIRRROR BLANKS

Fused Silica plano plano-concave 미러 기판은 양쪽 측면에서 10 -5, λ/10 표면으로 연마되기 때문에 고성능 반사경반사경, 다이크로익 미러 또는 부분 반사 출력 커플러로 사용될 수 있습니다있습니다. 모든 경우 , 코팅 유형 , 파장 및 입사각이 기판 부품 번호의 접두사로 추가되어 코팅 부품을 만듭니다만듭니다. 프로토 타입 및 생산량으로 제공되는 기타 치수 및 반경

거의 모든 레이저 레조네이터 설계를 포함하는 크기 및 곡률에 대한 방대한 선택

한국전광의 모든 고성능 반사경반사경, 금속 및 부분 반사경 코팅 사용 가능

미러 초점 길이 = –r/2

프로토 타입 및 생산량으로 제공되는 기타 치수 및 반경
±0.1% 반경 허용 오차 제공

Specifications

Product Code

SMCCSMCC-C • SMCC SMCC-UV
Substrate Material

N-BK7 glass or UV UV-grade fused silica

S1 Surface Figure

λ/10 @ 633 nm

S1 Surface Quality

10 -5 scratch and dig

S2 Surface Figure

λ/10 @ 633 nm

S2 Surface Quality

10 -5 scratch and dig

Diameter Tolerance

Ø 0/ 0/–0.25 mm

Thickness Tolerance

t ±0.25 mm

Concentricity

< 0.05 mm

Radius Tolerance

±0.5% for r ≤ 3.5 m ±1.0% for 3.5 m < r ≤ 8.0 m Clear Aperture

≥85% of central diameter
