Laser Mirrors

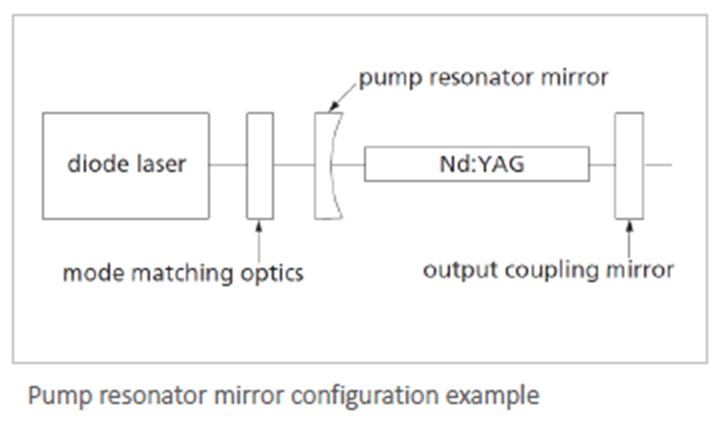

DIODE PUMPED RESONATOR MIRRORS

다이오드 펌핑 리조네이터 광학 부품 은 1064 nm 에서 높은 반사 성능과 펌프 파장에서 100% 를 구현하는 투과 성능이 필요합니다. 이러한 요구 사항을 충족하기 위해 한국전광은 DPY 시리즈 단파 통과 이색성 코팅을 개발했습니다개발했습니다. 한국전광 다이오드 펌핑 리조네이터 미러는 808 nm 근처에서 99.5% 이상 반사 성능과 95% 이상의 투과 성능을 구현합니다.

S2 에 포함된 다이오드 펌프 파장용 반사 방지 코팅 (R <0.25%)

OEM 분야를 위해 기타 다이오드 여기 파장 또는 기판을기판을지정할 수 있습니다있습니다.

Specifications

Product Code

DPY

Substrate Material

N-BK7

Surface Figure

λ/10 at 633 nm before coating

Surface Quality

10 -5 scratch and dig

Diameter Tolerance

Ø 0/ 0/–0.25 mm

Thickness Tolerance

t ±0.25 mm

Wedge

≤5 arc min

Chamfer

0.35 mm at 45° typical

Concentricity

≤0.05 mm

Radius Tolerance

±0.5%

Coating Technology

Electron beam multilayer dielectric

Adhesion and Durability

Per MIL MIL-C-675C. Insoluble in lab solvents.

Clear Aperture

≥85% of central diameter

Angle of Incidence

0° Reflectivity

R > 99.5% at 1064 nm

R > 99.5% at 1047 – 1053 nm

Transmission

T > 95% at 808 nm

Damage Threshold

Pulsed: 10 J/cm cm2, 20 nsec, 20 Hz @ 1064 nm

cw: 1 MW/cm cm2 @ 1064 nm
